Commutateur industriel géré 12 ports 10G L3, prend en charge 12 ports SFP+, 1 port de console., fournissant une politique de sécurité complète, une politique de QoS parfaite et une fonction VLAN riche, facile à gérer et à entretenir, répondant aux exigences de mise en réseau et d'accès des entreprises, des communautés, des hôtels, réseaux de bureaux et réseaux de campus.

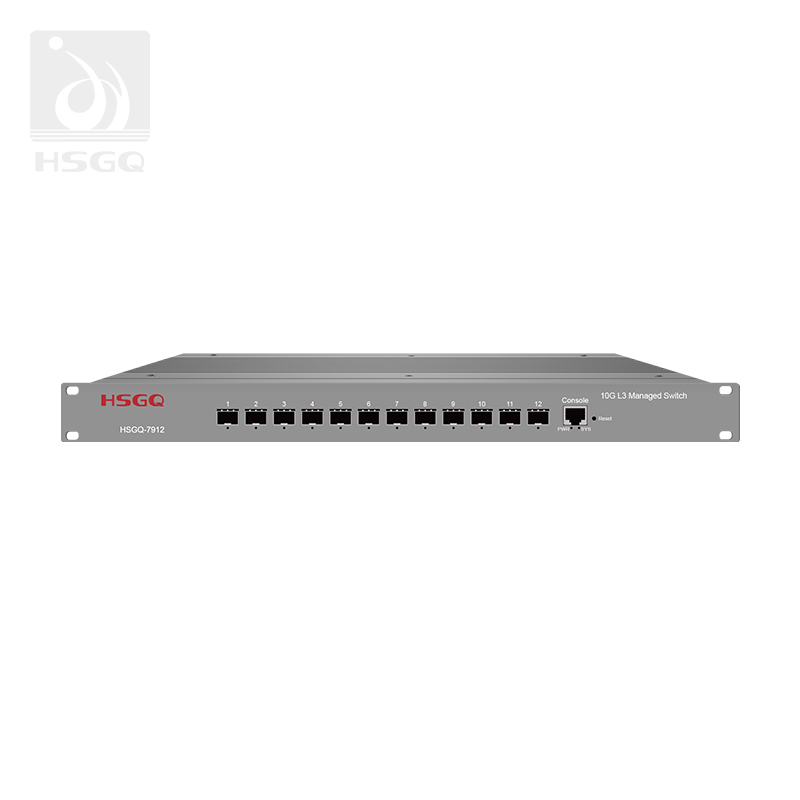

HSGQ-7912
| État de disponibilité: | |
|---|---|
| Quantité: | |
Principales caractéristiques
● Prise en charge des normes IEEE 802.1d, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3ab, norme IEEE 802.3ae.

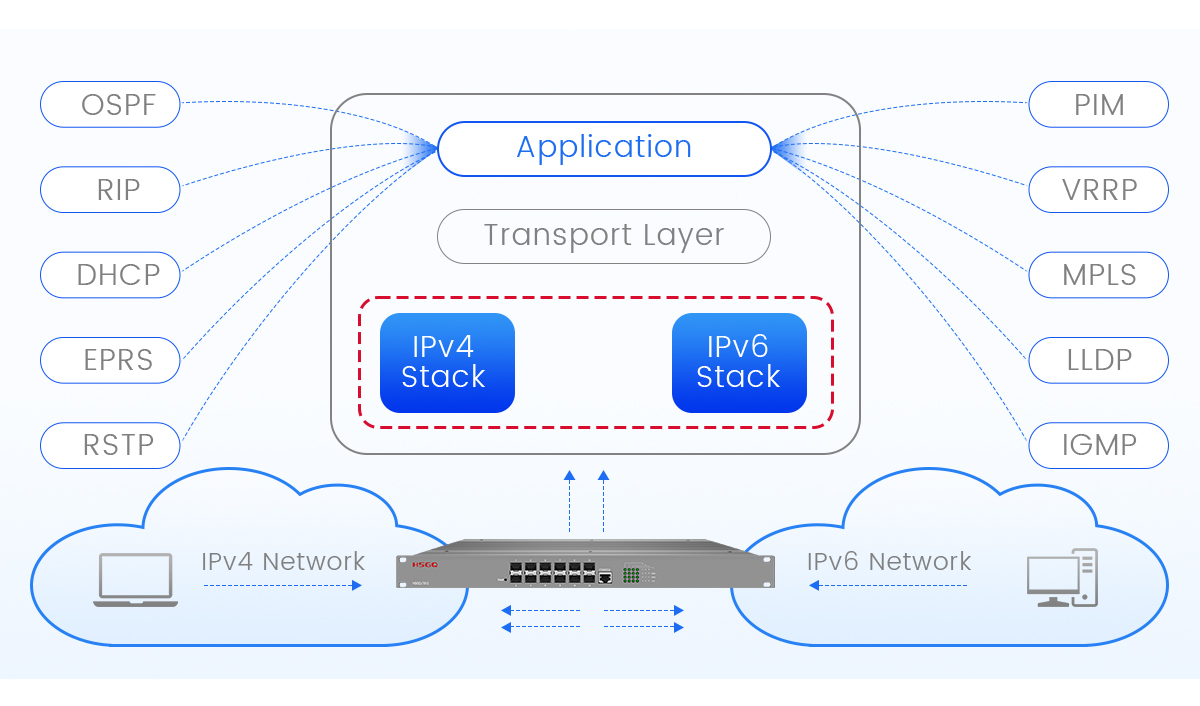

● Gestion L3, prise en charge du serveur DHCP, surveillance DHCP, relais DHCP, routage statique, RIP et OSFP
● Prise en charge RSTP/MSTP
● Prise en charge de la fonction VLAN, du port VLAN, de la traduction et de Q-in-Q
Spécification matérielle
| Interface | |

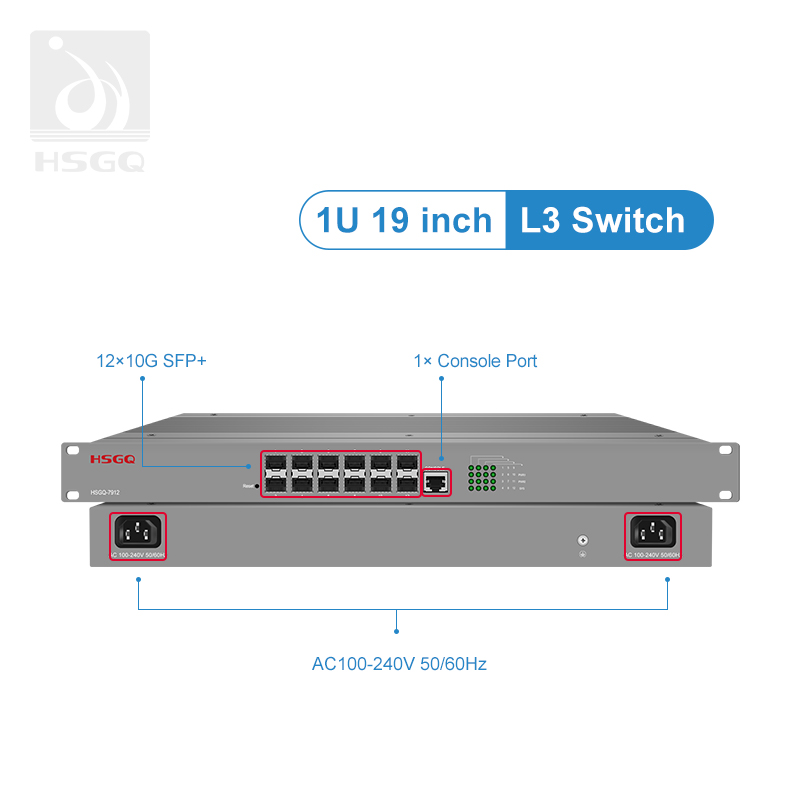

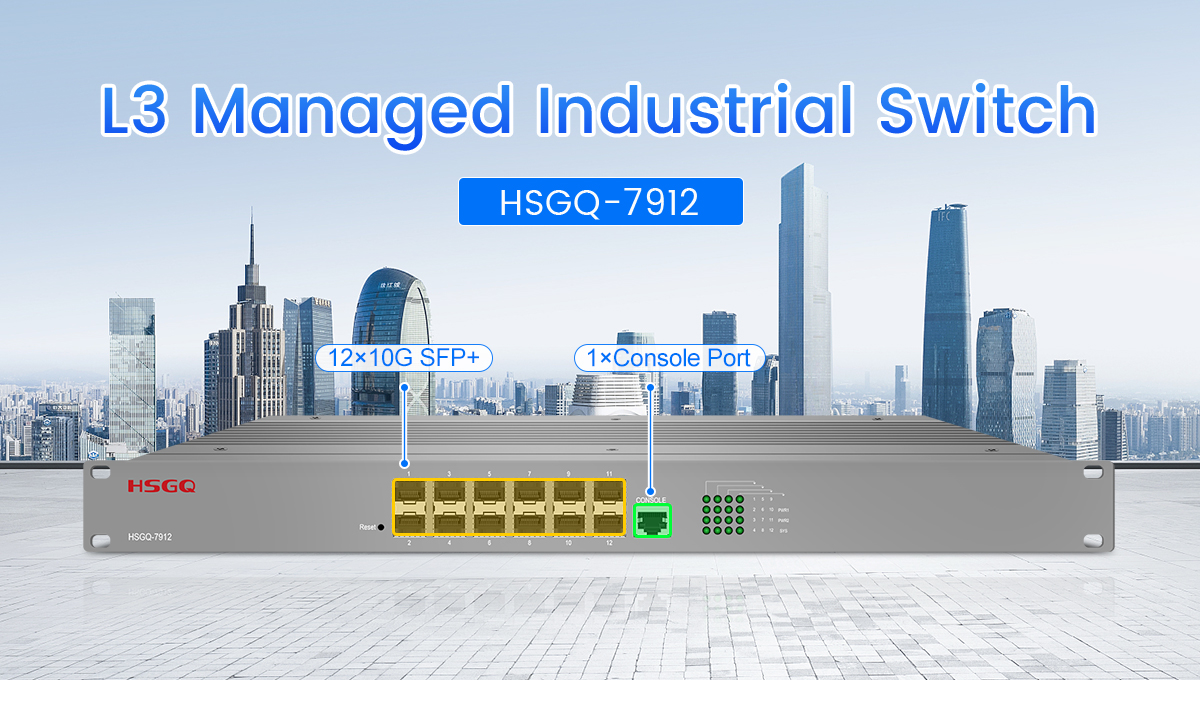

| Port | 12*10G SFP+ |
| Console | 1 * RS-232 (115200,8,N,1) |
| Propriété du commutateur | |
| Normes | IEEE 802.3, IEEE 802.3u, IEEE 802.ab, IEEE 802.3z, IEEE 802.3x, IEEE 802.1Q, IEEE 802.1p, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1x |
| Modes de transfert | Stocker et transférer |
| Tampon de paquets | 12 Mbits |
| Tableau MAC | 32k |
| Capacité de commutation | 240 Gbit/s / non bloquant |
| Taux de transfert de paquets | 179Mpps |
| Cadre géant | 12 Ko |
| Source de courant | |

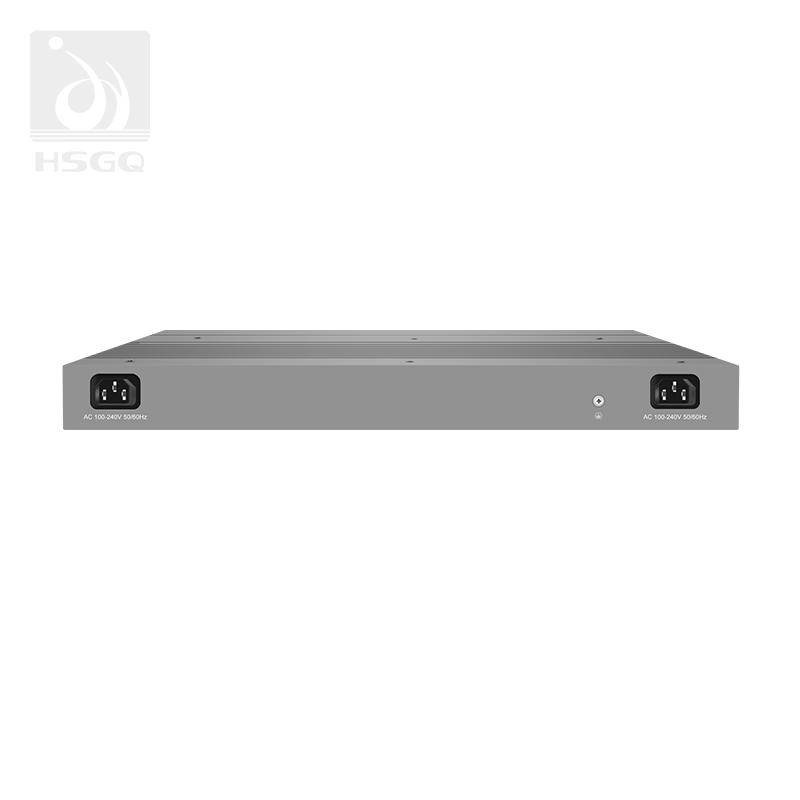

| Tension d'entrée | AC100V-240V, 50Hz/60Hz |
| Consommation d'énergie | 40W |
| Fiabilité | |
| Protection ESD | Décharge par contact 8 kV, décharge dans l'air 15 kV, norme : IEC61000-4-2 |
| MTBF | 10Wh |
| Normes MTBF | Telcordia SR-332, 25 ℃ |

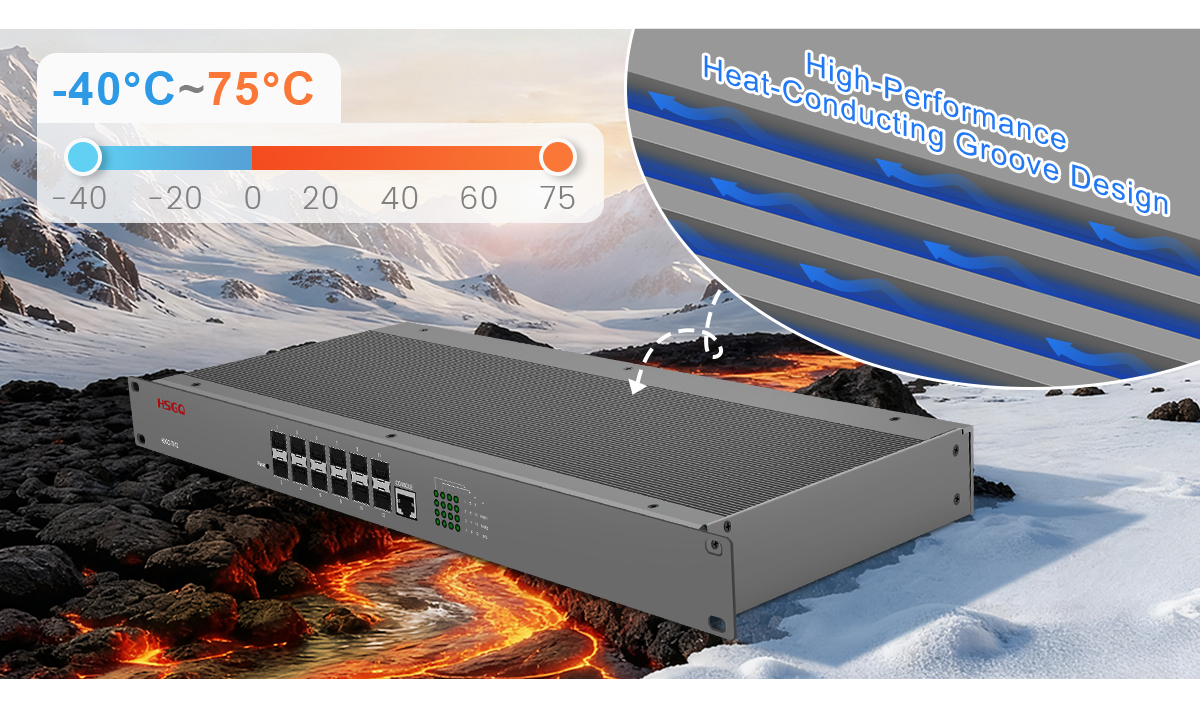

| Température de fonctionnement | -40 ℃ ~ 75 ℃ |
| Température de stockage | -40 ℃ ~ 85 ℃ |
| humidité d'exploitation | 5 % ~ 95 % (sans condensation) |
| Paramètre physique | |
| Indicateurs LED | 1 * indicateurs d'alimentation 1 * indicateur de fonctionnement du système 12 * indicateur d'état du port optique |
| Bouton de réinitialisation | Appuyez brièvement pour redémarrer l'interrupteur, appuyez longuement sur ＞7s pour initialiser le système |
| Dimensions (L*P*H) | 445*193*44mm |
| Poids net | 1,7kg |
| Matériel | Aluminium |
| Bureau/rail DIN/montage mural | Bureau/monté en rack |
Spécifications du logiciel
| État du système | |
| État d'exécution | • Nom de l'appareil • Modèle du produit • Version du système • Version du firmware • Version matérielle • Adresse Mac • Temps de construction • Le temps du système • Heure actuelle • Durée de fonctionnement • Utilisation de la mémoire • L'utilisation du processeur |
| Moniteur de trafic | • Statistiques sur le taux d'envoi • Statistiques des taux de réception |
| Moniteur système | • Activer et désactiver • Intervalle • Nombre maximal de moniteurs |
| Tableau des adresses MAC | • Tableau d'adresses MAC • Type de tri |
| Paramètre de port | • État du port • Vitesse portuaire • Mode recto-verso • Contrôle de la circulation • Plage de ports |
| Limite de taux | • Activer et désactiver • Plage de ports • Limite de vitesse d'entrée • Limite de vitesse de sortie |
| QoS 802.1P | • Activer et désactiver • Priorité QoS • Paramètre QoS 802.1p • Plage de marquage 802.1p • Priorité 802.1p |
| Service IP | |
| IP de l'interface | • Interface réseau (VID) • I.P statique • Adresse IPv4 |
| Serveur DHCP | • Temps d'allocation du client • Adresse DNS préférée • Adresse DNS de sauvegarde • Serveur WINS • Interface réseau (VID) • Passerelle par défaut • Adresse IP de départ • Nombre maximum de clients |
| Routage IP | |
| DÉCHIRER | • Activer et désactiver • Type de protocole • Interface réseau |
| OSPF | • Activer et désactiver • ID d'hôte OSPF • ID de région • Type de région • Interface réseau |
| Table de routage | • Réseau cible • Adresse du tronçon suivant • Consommation de chemin |
| Multidiffusion IP | |
| Surveillance IGMP | • Activer et désactiver • Paramètre de requête IGMP • Temps de vie d'un membre du groupe |
| Sécurité | |
| Verrouillage d'adresse statique | • Activer et désactiver • Adresse MAC, ID de VLAN, port |
| Fiabilité | |
| Arbre couvrant rapide | • Activer et désactiver • Version RSTP/MSTP • Priorité des appareils • Période d'envoi des messages • Durée de vie maximale des messages • Délai de transition par l'État du port • Ce message de mise à jour du pont • Modifier la configuration |

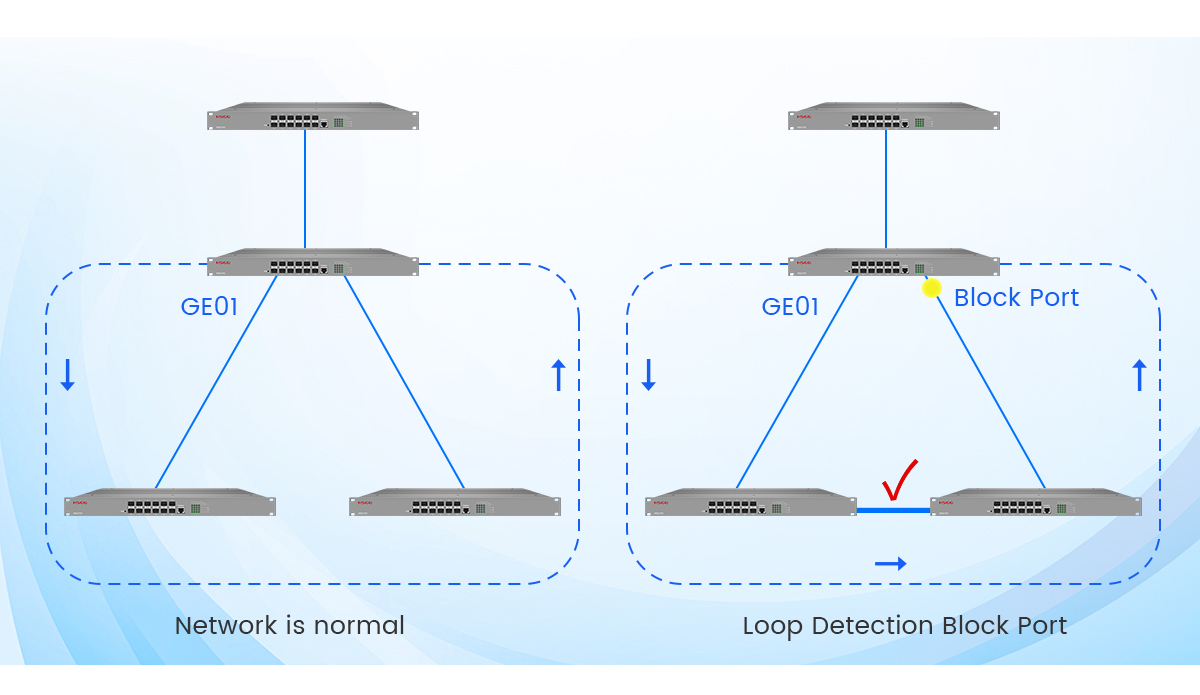

| Protection contre le bouclage | • Activer et désactiver • Protéger la récupération automatique • Désactiver l'heure du port de boucle • Plage de ports • Détection de boucle de port |
| La gestion du système | |
| Mise en miroir des ports | • Activer et désactiver • Port de moniteur • Plage de ports miroir • Collecter des données |
| SNMP | • Activer et désactiver • Passerelle SNMP •Version SNMP • Nom du groupe en lecture seule • Lire et écrire le nom du groupe • SNMP V3 : nom d'utilisateur, authentification d'identité en mode lecture et écriture, vérification du mot de passe, protocole de cryptage, mot de passe de cryptage. |
| Time | • Heure locale • Fuseau horaire mondial • Ajuster automatiquement l'heure d'été • Utilisation de NTP • Serveur NTP • Le temps du système • Heure PC |
| Journal système | • Activer et désactiver • Afficher le type • Traitement d'informations |
| Gestion | • Restaurer la valeur d'usine • Redémarrage du système • Télécharger le fichier de configuration • Télécharger le fichier de configuration • Mise à niveau du système |
| Paramètre d'utilisateur | • Accès privilégié • Nom d'utilisateur • Changer le mot de passe |
Informations de commande
modèle du produit | HSGQ-7912 |
Descriptions | 12*10G SFP+ |
Liste de colisage
Bienvenue pour commander nos produits.Après l'achat, vous recevrez :
| Article | Quantité |
| Changer | 1 pc |
| Ligne de consoles | 1 jeu |
| Ligne électrique | 1 jeu |
| Accessoire de montage | 1 jeu |
| Carte de garantie | 1 pc |
Produits connexes
| Modèle | Description |
| HSGQ-7830 | Commutateur industriel de gestion 24*2.5GE+6*10G SFP+ L3 |
| HSGQ-7830P | Commutateur industriel PoE de gestion 24*2.5GE+6*10G SFP+ L3 |
| DPP2-3392-1CY1 | 10G monomode double fibre 10 km SFP+ |
| DPP1-8M92-SCY1 | 10G multimode double fibre 300 m SFP+ |
